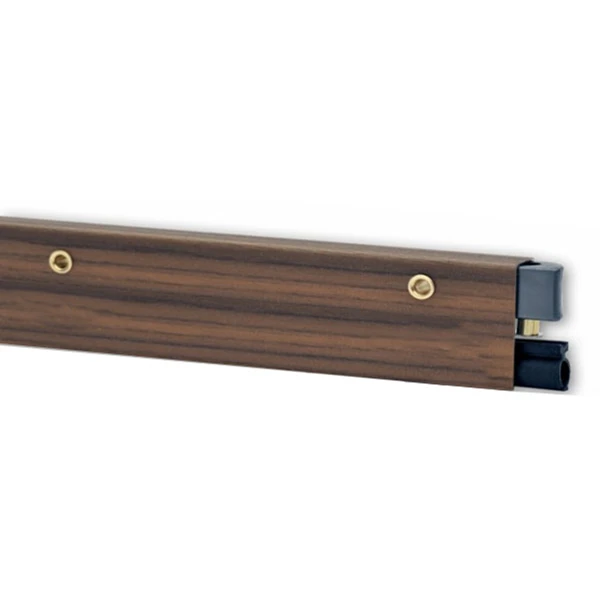

JOURJON JEAN ETS Plinthe Klomatic Prestige Faux Bois 0.93 M : Ets Jean Jourjon 045533

• Plinthe universelle automatique en applique 45KPR
• Équipée d’un joint néoprène souple
• Le poussoir et la butée sont exécutés en nylon graphité anti-usure
• Emballage sous gaine plastique
• Hauteur calfeutrer à jour : 12 mm
• A visser
• Pour portes de 0.83 à 0.93 m

Longueur	0,93 m pouvant être recoupée de 10 cm maxi
Teinte	Faux bois

Mode d’emploi:

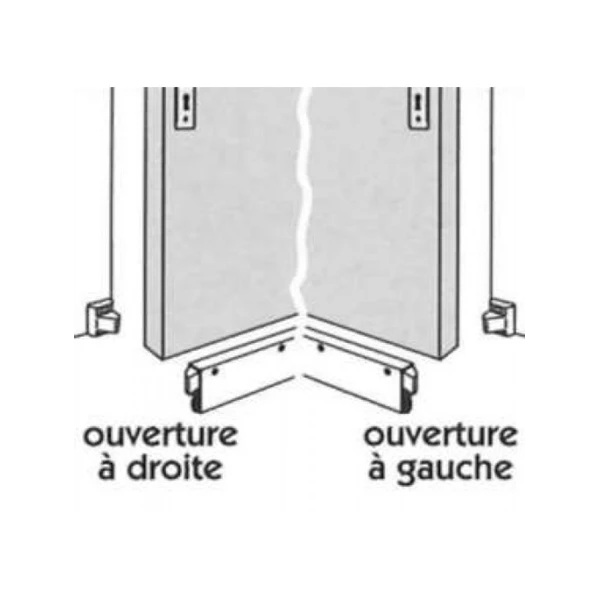

• Présentez la plinthe devant la porte à l’intérieur et vérifiez si le poussoir (A) est bien du côté de la serrure (Figure 1).

• Dans le cas contraire, dégagez l’axe en laiton du poussoir (A).

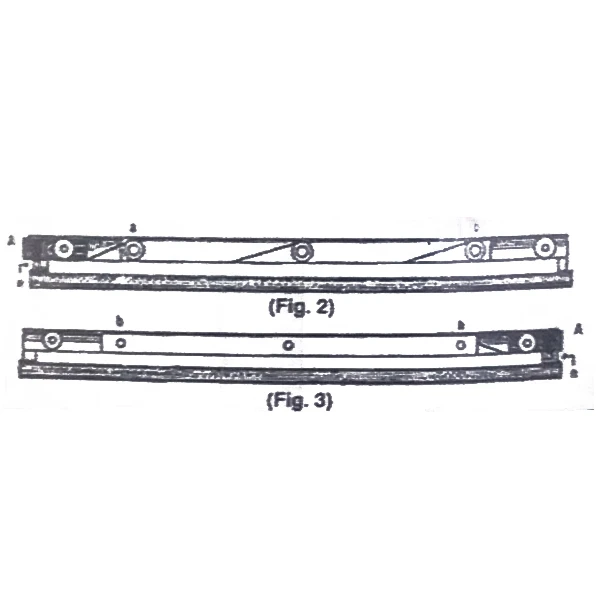

• Pour cela, placez votre ongle en (R), poussez vers le bas et tirez vers vous le mécanisme avec deux doigts en A et B (figure 2).

• Retournez-le et insérez-le de nouveau dans ses pivots.

• Placez le poussoir à l’opposé et réengagez son axe bien à fond (figure 3).

• Sciez la cornière plastique à la largeur de votre porte (coté opposé au poussoir).

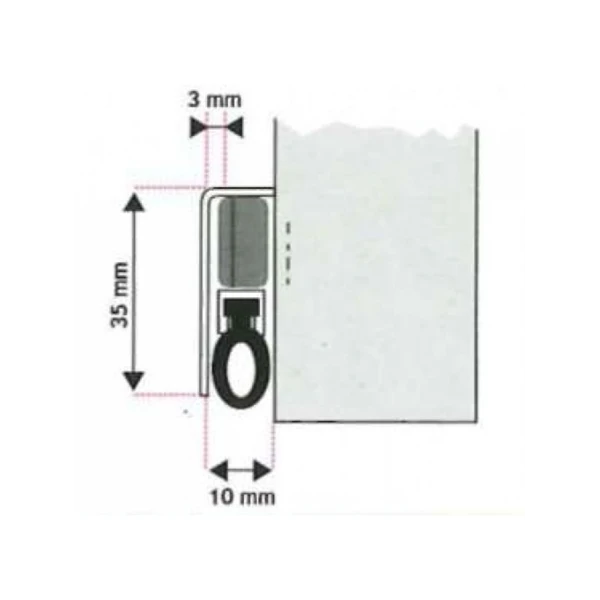

• Sciez le support alu du joint caoutchouc en retrait de 5 mm par rapport à la cornière plastifiée en ayant soin de laisser dépasser le caoutchouc (figure 4).

• Appliquez la plinthe au bas de la porte; le bord supérieur étant à 38 ou 40 mm du sol.

• Le bord vertical doit se trouver au ras de la porte.

• Vissez les 4 vis à bois dans les trous prévus à cet effet.

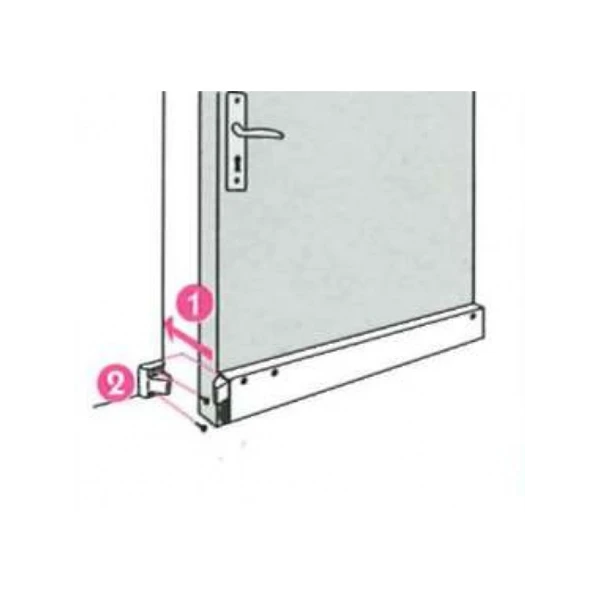

• La porte étant fermée, prenez la butée haute si vous avez une porte en feuillure et appuyez-la contre le poussoir indiquée (figure 5) jusqu’à ce que le joint entre en contact avec le sol.

• Pointez les trous des deux vis de fixation au milieu des trous allongés de la butée de façon à pouvoir la bloquer à la position idéale pour obtenir une fermeture parfaite.

Porte s’ouvrant à l’extérieur:

• les butées ne sont pas nécessaires car c’est l’encadrement qui pousse directement le poussoir A.
