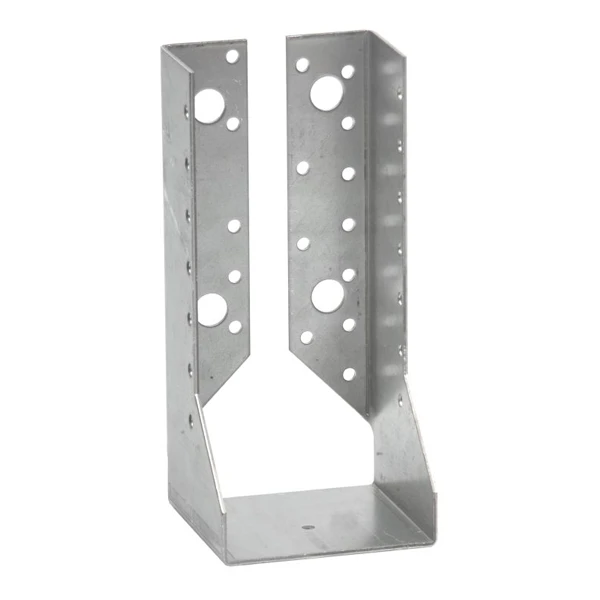

Simpson Strong-Tie Sabot Ailes Intérieures SAI Largeur 100 Mm Hauteur 200 Mm SAI500/100/2

Pour vos assemblages de charpentes bois, choisissez ce sabot à ailes intérieures SAI de la marque Simpson Strong-Tie, gage de qualité et d’esthétisme.

Domaines d’utilisation :

• Solives
• Pannes
• Lisses et montants de bardage
• Poteaux poutres

Supports :

• Porteur : bois massif, bois composite, bois lamellé-collé
• Porté : bois massif, bois composite, bois lamellé-collé

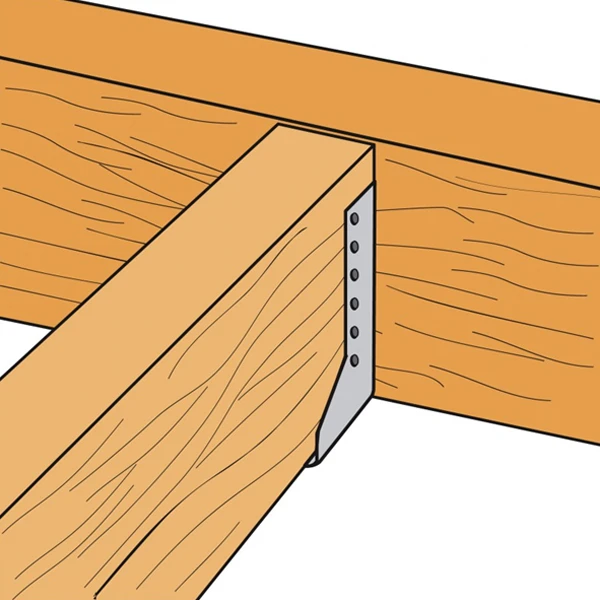

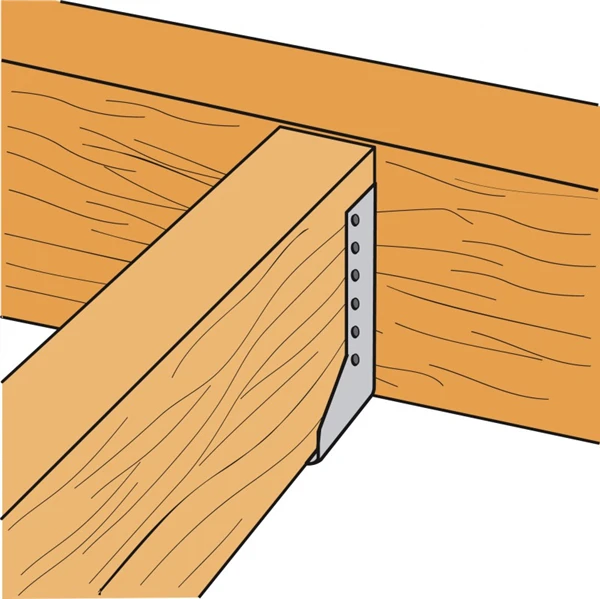

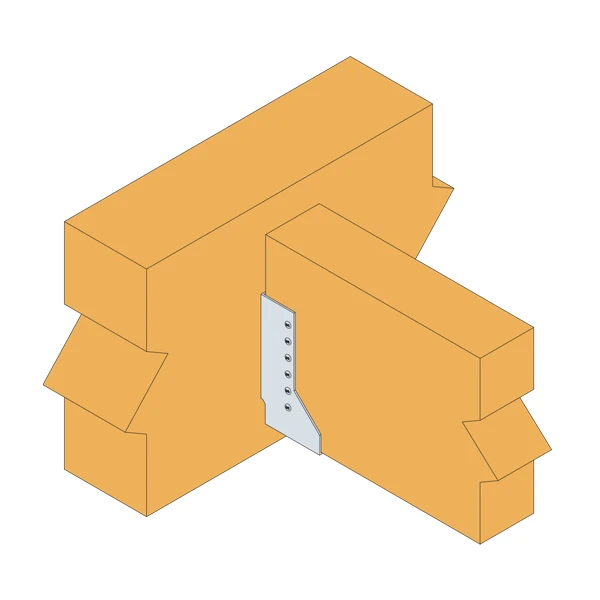

Mode d’installation sur bois :

• Tracez l’emplacement de la poutre portée sur le porteur
• Présentez le sabot et préfixez les ailes de chaque côté
• Ajustez le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert sur le haut pour faciliter l’installation de la poutre portée
• Finalisez la fixation sur chaque aile
• Présentez la poutre portée dans le sabot et fixez-la en clouage partiel ou total

Caractéristiques techniques

Conditionnement	1 sabot à ailes intérieures SAI Simpson Strong-Tie
Usage	Assemblages de charpentes bois
Composition	Acier galvanisé Z275
Perçages sur porteur (Ø 5 mm)	32
Perçages sur porté (Ø 5 mm)	18
Norme	NF EN 10346
Classe d’emploi pour le bois	Classe 2
Couleur	Gris métallisé
Poids	700 grammes

Dimensions du sabot :

Largeur (A sur le dessin)	100,00 mm
Hauteur (B sur le dessin)	200,00 mm
Profondeur du fond (C sur le dessin)	76,00 mm
Largeur des ailes (D sur le dessin)	34,00 mm
Profondeur totale (F sur le dessin)	82,00 mm
Épaisseur (t sur le dessin)	2,00 mm

Dimensions de la poutre :

Largeur minimale	98,00 mm
Largeur maximale	100,00 mm
Hauteur minimale	210,00 mm
Hauteur maximale	300,00 mm
