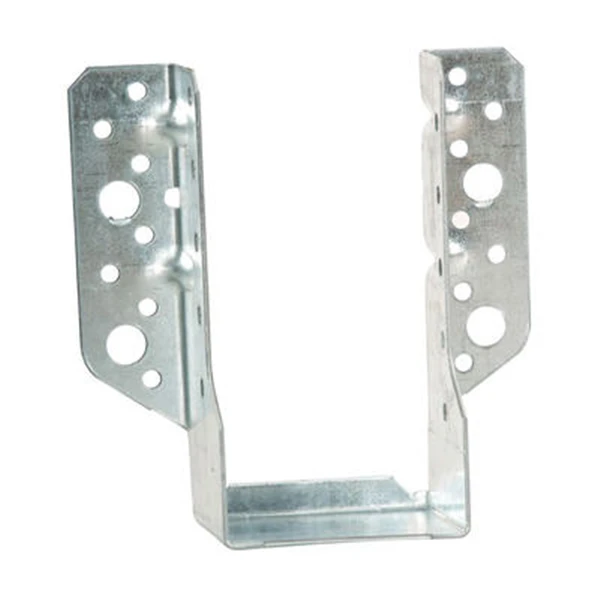

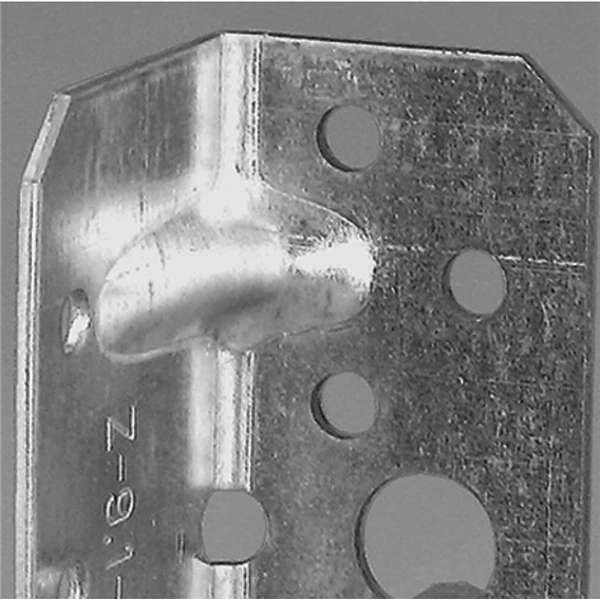

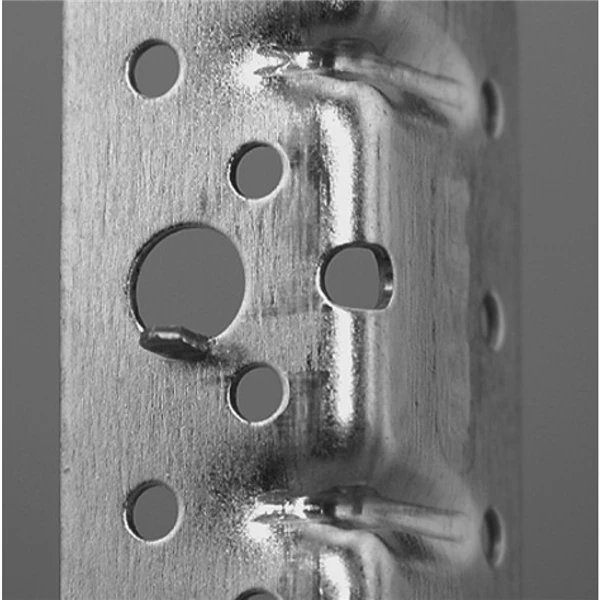

Simpson Strong-Tie Sabot De Solive Ailes Extérieures SBE 51 X 135 X 1.5 Mm SBE51/135

Le SBE est un sabot permettant une reprise de charge semblable au modèle en 2 mm d’épaisseur. C’est le premier sabot issu d’une étude menée suivant les spécifications de l’Eurocode 5.

Applications – Type Solives, pannes, poutres lisses et montants de bardage, butées de chevrons, renforcement d’assemblages existants

Applications – Type de porteur bois massif, bois composite, lamellé collé, béton, acier

Applications – Type de porté bois massif, bois composite, lamellé-collé

Matière S250GD + Z275 suivant NF EN 10346 Epaisseur 1,5 mm

Fixations – général Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l’ETA-04/0013. La fixation sur support rigide nécessite l’emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.
L’Eurocode 5 permet l’utilisation de pointes et de vis non marquées CE. Leur charge dépend alors d’un calcul très restrictif. Les valeurs de nos sabots dépendent de la reprise de charge de ces fixations. L’utilisation de ces pointes entraîne une diminution importante de leur capacité.

Fixations – sur porté

• Pointes annelées CNA4.0x50 mm
• Pointes annelées CNA4.0x35 mm pour les épaisseurs inférieures à 64 mm
• Vis CSA5,0x40 mm
• Vis CSA5,0x35 mm pour les épaisseurs inférieures à 60 mm

Fixations – sur porteur
Elément bois:

• Pointes annelées CNA4,0x50 mm
• Pointes annelées CNA4,0x35 mm pour les épaisseurs inférieures à 64 mm
• Vis CSA5,0x40 mm
• Vis CSA5,0x35 mm pour les épaisseur inférieures à 60 mm

Elément en acier:

• Boulons Ø10 mm
  Le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage

Elément en béton:

• Ancrage mécanique Ø10 mm
• Ancrage chimique Ø10 mm

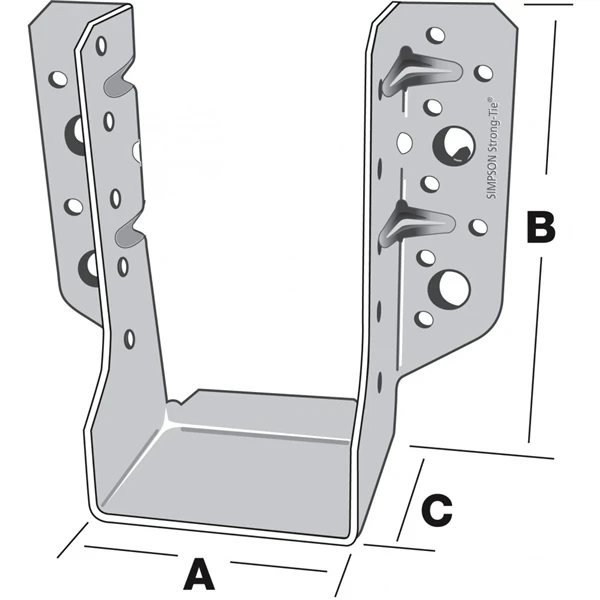

Dimensions
A	51 mm
B	135 mm
C	55 mm
Epaisseur	1.5 mm
