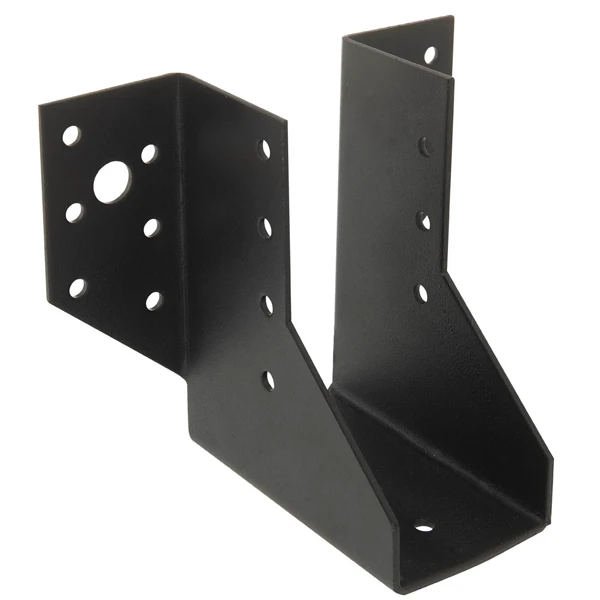

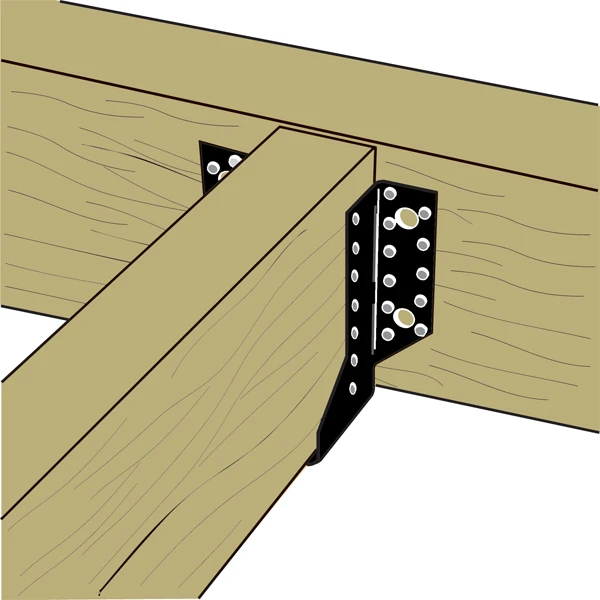

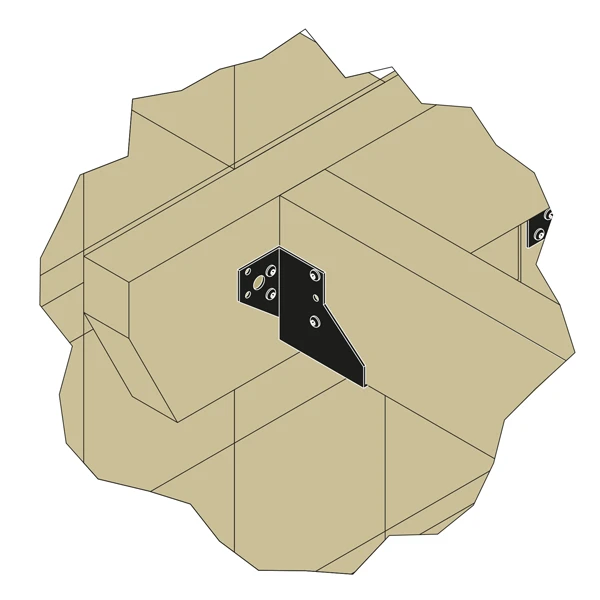

Simpson Strong-Tie Sabot à Ailes Extérieures SAEPB – Finition Noire – Largeur 46 Mm Hauteur 77 Mm épaisseur 2 Mm

Dimensions poutre :

Largeur mini/maxi	44 / 46 mm
Hauteur mini/maxi	92 / 116 mm

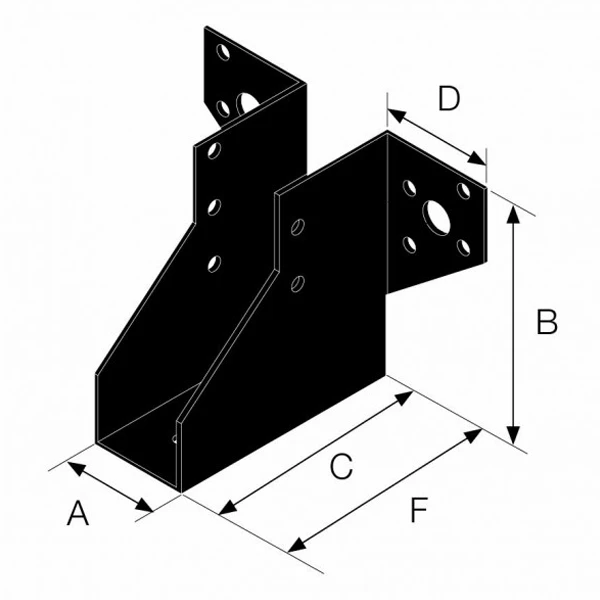

Dimensions sabot (se référer au schéma technique) :

A	46 mm
B	77 mm
C	84 mm
D	41.5 mm
F	86 mm
t	2 mm

Support :

• Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite
• Porté : bois massif, bois lamellé-collé, bois composite

Domaines d’utilisation :

• Poutres : pannes, solives, chevrons
• Pergolas
• Carports
• Renforcement d’assemblages existants

Perçages sur porteur :

Diamètre 5 mm	8
Diamètre	13 mm	2

Fixations sur porteur :

• Support bois : Vis CSA5.0x35PB

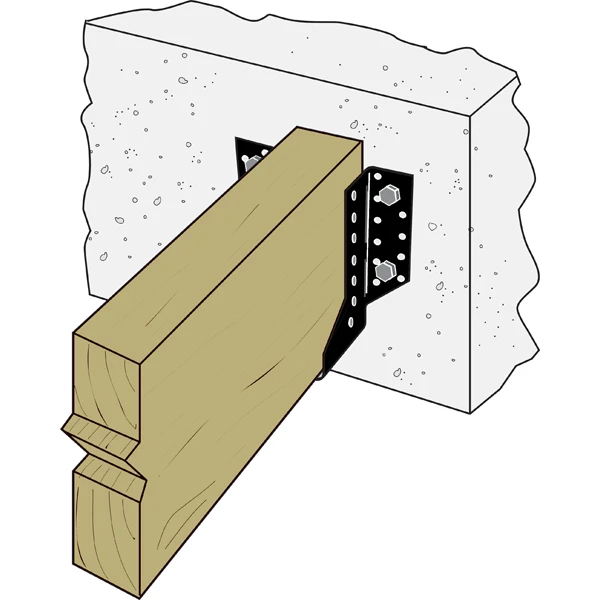

• Support acier : Boulons Ø10 mm
• Support béton : Cheville mécanique : goujon WA M10-78/5, ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25
• Support maçonnerie creuse (reprise de charges des ancrages à vérifier) : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130

Perçages sur porté :

Diamètre 5 mm

5

Fixations sur porté :

• Vis CSA5.0x35PB
